Strömungssimulation eines Traforaums, Berlin
Thermisch belastbare Variantenbewertung für natürliche Lüftung und TAB-konforme Planung.
Der Traforaum eines Bauvorhabens in Berlin soll über zwei vorhandene Fenster natürlich belüftet werden. Zur Diskussion standen zwei Ausführungsvarianten: eine Lösung mit Öffnungsflächen auf gleicher Höhe sowie eine Variante mit Schnorchelvorbau am linken Fenster, der einen Höhenversatz zwischen Zu- und Abluft erzeugt.
Letztere Variante entsprach den TAB-Vorgaben der Stadtwerke Berlin. Sein thermischer Nutzen ließ sich mit Daumenregeln oder vereinfachten Berechnungsansätzen jedoch nicht belastbar quantifizieren.
Erst durch die von MorgenGrün durchgeführte Strömungssimulation (CFD) konnte der Einfluss der Geometrie auf Luftwechsel, Strömungsführung und Temperaturentwicklung nachvollziehbar bewertet und die Varianten sicher miteinander verglichen werden.
Sichere Variantenentscheidung durch CFD

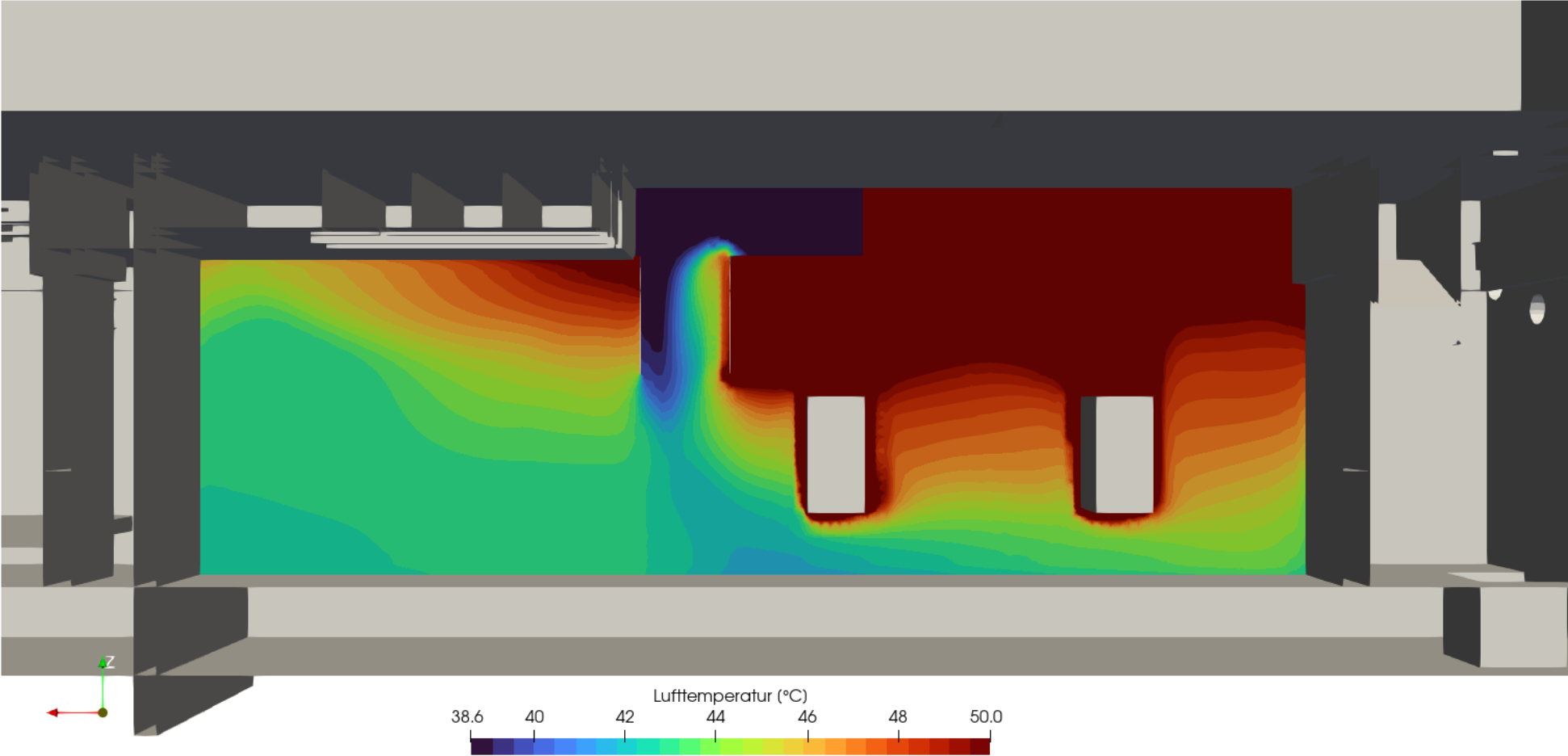

Die Simulation zeigt, dass der mit dem Schnorchel erzeugte Höhenversatz von etwa 1,5 m die natürliche Auftriebsströmung deutlich verbessert und den Kamineffekt wirksam ausnutzt.
Thermische Entlastung bei hoher Trafoauslastung
Bei hoher Trafoauslastung liegen die mittleren Raumtemperaturen in Variante 2 rund 10 °C unter denen der Ausführung mit gleich hohen Öffnungen. Damit liefert die Simulation eine belastbare Grundlage, um die TAB-konforme Lösung nicht nur formal, sondern auch thermisch nachvollziehbar zu begründen.
Optimierung durch Simulationen
Unsere Leistung schafft Transparenz in einer Planungsfrage, die mit vereinfachten Ansätzen nur eingeschränkt bewertbar ist. So konnte eine regelkonforme und funktional robuste Lüftungslösung technisch abgesichert werden.
Bild: MorgenGrün
